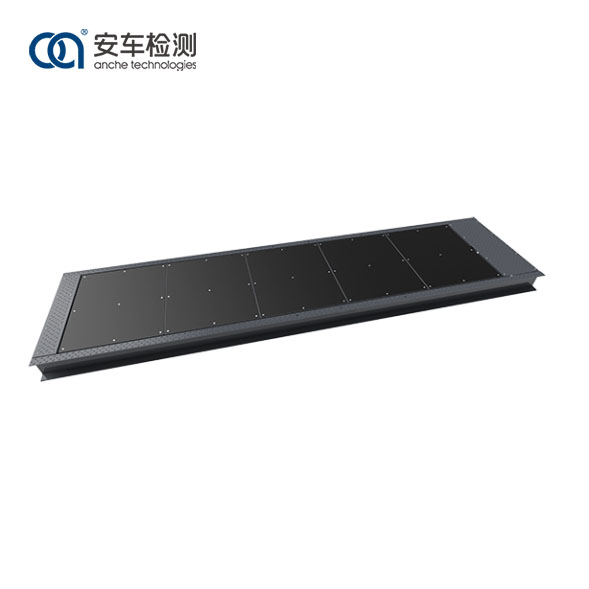

13 tonnalik plastinka tormoz sinov qurilmasi

Anche plitasi tormoz sinov qurilmasi transport vositalarining tormozlash kuchini va o'q yukini (ixtiyoriy) sinab ko'rishi mumkin, shu bilan avtomobilning tormozlash samaradorligini baholaydi. Anche plastinka tormoz sinov qurilmasi maksimal tormozlash kuchini, dinamik va statik o'q yukini va harakatdagi avtomobilning chap va o'ng g'ildiraklari orasidagi maksimal tormozlanish farqini sinab ko'rishi mumkin.

13 tonnalik plastinka tormoz sinov qurilmasining ishlash printsipi:

G'ildirak yukini o'lchash printsipi:

G'ildiraklar yuk ko'taruvchi plastinkaga bosim o'tkazadi va g'ildirak yuki datchikning kuchlanish ko'prigining elastik deformatsiyasiga olib keladi. Deformatsiya ko'prigi muvozanatsiz bo'ladi va ko'prik muvozanatsiz kuchlanishni chiqaradi. Kuchlanish deformatsiya ko'prigining deformatsiyasiga chiziqli bog'liq va ko'prikning deformatsiyasi ham u qabul qiladigan tortishish kuchi bilan chiziqli bog'liqdir. Tekshirish tizimi to'plangan elektr signallarini g'ildirak yukini o'lchash uchun g'ildirak yuk signallariga aylantiradi.

Tormoz kuchini o'lchash printsipi:

Avtomobil tormoz sinov qurilmasida ishlaganda va tormozlar kuch bilan qo'llanilganda, g'ildiraklar va plastinka orasidagi ishqalanish yuk ko'taruvchi plitani tormozlash kuchi sensori ustida kuchlanish kuchini hosil qiladi. Datchik kuchlanish ko'prigi elastik deformatsiyaga uchraydi va kuchlanish ko'prigi muvozanatsiz bo'lib, muvozanatsiz kuchlanishni chiqaradi. Bu kuchlanish kuchlanish ko'prigining deformatsiyasi bilan chiziqli bog'liq va ko'prikning deformatsiyasi u qabul qiladigan tormozlash ishqalanish kuchi bilan ham chiziqli bog'liqdir. Boshqarish tizimi tormoz kuchini o'lchash uchun to'plangan elektr signallarini ushbu xarakteristikaga asoslangan tormoz kuchi signallariga aylantiradi.

13 tonnalik plastinka tormoz sinov qurilmasining xususiyatlari:

1. U mustahkam kvadrat po'lat quvur va uglerodli po'lat plitalar strukturasidan payvandlanadi, mustahkam tuzilishga, yuqori quvvatga va chiroyli ko'rinishga ega.

2. Sinov plitasi yuqori yopishqoqlik koeffitsienti va uzoq xizmat muddati bilan maxsus korund jarayonini qabul qiladi.

3. O'lchov komponentlari aniq va aniq ma'lumotlarni olishi mumkin bo'lgan yuqori aniqlikdagi kuch va g'ildirak yuk sensorlaridan foydalanadi.

4. Signal ulanish interfeysi tez va samarali o'rnatish va barqaror va ishonchli ma'lumotlarni ta'minlaydigan aviatsiya vilkasi dizaynini qabul qiladi.

5. Tormoz sinov qurilmasi kuchli muvofiqlikka ega va turli avtomobil modellari bilan mos kelishi mumkin.

13 tonnalik plastinkali tormoz sinov qurilmasini qo'llash

Anche 13-Ton plastinka tormoz sinov qurilmasi Xitoy milliy standartlari GB / T28529 Platforma tormoz sinov qurilmasi va JJG / 1020 Platforma tormoz sinov qurilmasiga muvofiq ishlab chiqilgan va ishlab chiqarilgan. U dizayn jihatidan mantiqiy, tarkibiy qismlarida mustahkam va bardoshli, o'lchovda aniq, ishlatishda oddiy, funktsiyalarda keng qamrovli va displeyda aniq. O'lchov natijalari va ko'rsatmalar ma'lumotlari LED displeyda ko'rsatilishi mumkin.

Anche plastinka tormoz sinov qurilmasi turli sohalar va sohalar uchun javob beradi va avtomobil sotishdan keyingi bozorda texnik xizmat ko'rsatish va diagnostika qilish uchun, shuningdek, sinov markazlarida avtomobilni tekshirish uchun ishlatilishi mumkin.

13 tonnalik plastinka tormoz sinov qurilmasining parametrlari:
